Teledyne DALSA Piranha4
Teledyne DALSA Piranha4
由Teledyne Dalsa 高性能CMOS線掃描Sensor，Piranha4 提供多種Sensor 2k~8k的解析度，可讓您以最佳的精度、速度及響應度進行檢測及影像處理。
Multispectral 相機基於Teledyne DALSA獨有的CMOS線掃描技術，具有卓越的色彩跟近紅外光真實度，且獨立輸出各光譜，配合客戶應用。
Piranha4 Polarization 相機是機器視覺的一項突破，這款高速偏振相機具有三種接收偏振光的狀態以及未過濾的基本模式，此技術拓展了機器視覺檢測的能力，是檢測應力、表面出操度、薄膜厚度、合金成分跟3D輪廓的理想選擇。
Piranha4 Colour Calibration
- CMOS 雙線掃描
- 各解析度及Pixel Size 的選擇
- 黑白高達100 kHz，彩色高達70 kHz
- Camera Link 介面
- GenICam 或 ASCII 連接端口
- 平場校正及白平衡
- 可保存高達八組校正參數
- Multispectral 具有獨立光譜輸出功能
- Polarization 有三個接收偏振光的狀態加上一個未過濾的狀態
Piranha 4 系列相機規格
| 型號 | P4-CM-02K10D | P4-CM-02K05D | P4-CC-02K04T | P4-CC-02K07T | P4-CM-04K10D | P4-CM-04K50D | P4-CC-04K04T | P4-CC-04K07T | P4-CM-08K070 | P4-CC-08K050 |
| 色彩 | Mono | Mono | Color | Color | Mono | Mono | Colo | Colo | Mono | Colo |
| 解析度 | 2048 x 2 | 2048 x 2 | 2048 x 3 | 2048 x 3 | 4096 x 2 | 4096 x 2 | 4096 x 3 | 4096 x 3 | 8192 x 2 | 8192 x 2 |
| Pixel Size | 10.56 µm | 10.56 µm | 14.08 µm | 14.08 µm | 10.56 µm | 10.56 µm | 10.56 µm | 10.56 µm | 7.04µm | 7.04µm |
| Line Rate | 100k Hz | 50k Hz | 40kHz | 70 kHz | 100 kHz | 50 kHz | 40 kHz | 70 kHz | 70 kHz | 50 kHz |
| Bit Depth |
8.10.12 | 8.10.12 | 8.10.12 | 8.10 | 8.10.12 | 8.10.12 | 8.10.12 | 8.10 | 8.10.12 | 8.10 |
| Lens | M42 x 1 | M42 x 1 | M42 x 1 | M42 x 1 | M58 x 0.75 | M58 x 0.75 | M58 x 0.75 | M58 x 0.75 | M72 x 0.75 | M72 x 0.75 |
| 動態 範圍 |
65 dB | 65 dB | 65 dB | 65 dB | 65 dB | 65 dB | 65 dB | 65 dB | 65 dB | 65 dB |
| 輸出格式 | Camera Link | Camera Link | Camera Link | Camera Link | Camera Link | Camera Link | Camera Link | Camera Link | Camera Link | Camera Link |
| 外觀 (mm) |
62 x 62 x 48 | 62 x 62 x 48 | 62 x 62 x 37 | 62 x 62 x 48 | 62 x 62 x 48 | 62 x 62 x 48 | 62 x 62 x 37 | 62 x 62 x 48 | 80 x 80 x 57 | 80 x 80 x 57 |
| 溫度 | 0—65 °C | 0—65 °C | 0—65 °C | 0—65 °C | 0—65 °C | 0—65 °C | 0—65 °C | 0—65 °C | 0—65 °C | 0—65 °C |
Piranha 4 Multispectral 系列相機規格
| 型號 | P4-CC-02K07N | P4-CC-02K07Q |
| 色彩 | Color, NIR | Mono, NIR |
| 解析度 | 2048 x 4 | 2048 x 4 |
| Pixel Size | 14.08 µm | 14.08 µm |
| Line Rate | 70k Hz | 70k Hz |
| Bit Depth |
8.10 | 8.10 |
| Lens | M42x1 | M42x1 |
| 動態 範圍 |
65 dB | 65 dB |
| 輸出格式 | Camera Link | Camera Link |
| 外觀 (mm) |
62 x 62 x 48 | 62 x 62 x 48 |
| 溫度 | 0—65 °C | 0—65 °C |
Piranha 4 Polarization系列相機規格
| 型號 | P4-CP-02K07Q |
| 色彩 | Mono, Color |
| 解析度 | 2048 x 4 |
| Pixel Size | 14.08 µm |
| Line Rate | 70k Hz |
| Bit Depth |
8.10.12 |
| Lens | M42x1 |
| 動態 範圍 |
60 dB |
| 輸出格式 | Camera Link |
| 外觀 (mm) |
62 x 62 x 48 |
| 溫度 | 20—60 °C |
光譜反應

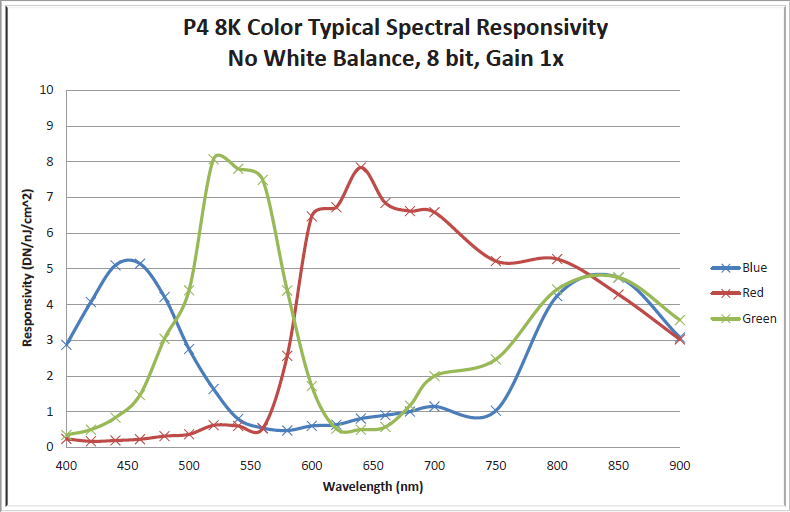

Piranha4 Color Bilinear 8k

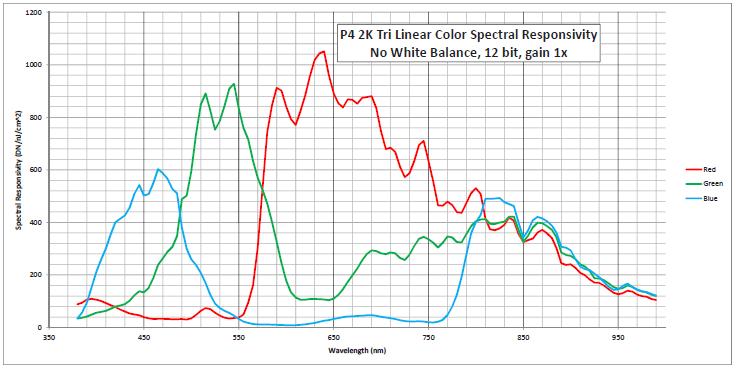

Piranha4 Color Trilinear 2k and 4k
2k model
4k model

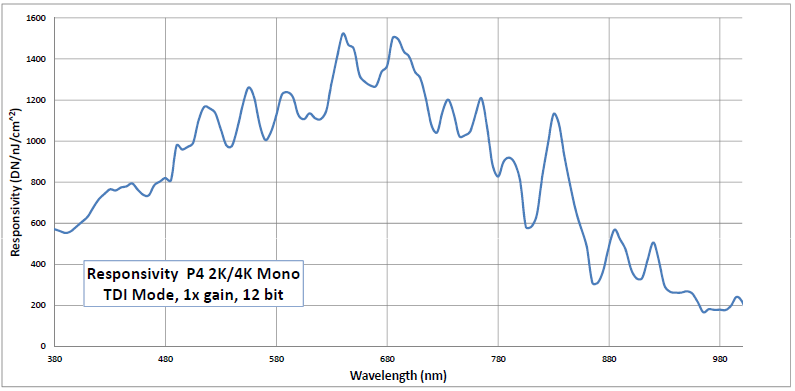

Piranha4 Mono Dual Line 2k and 4k

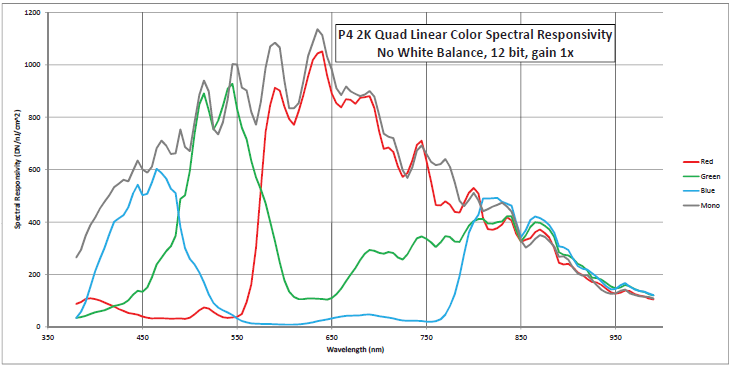

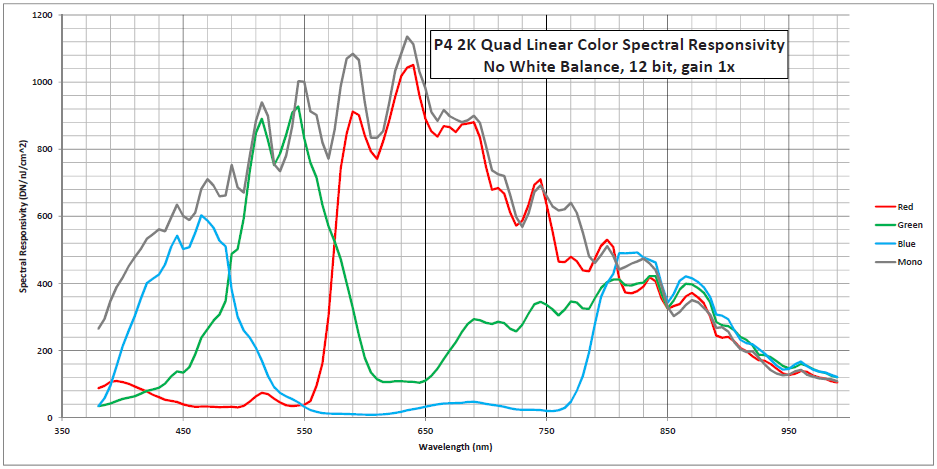

Piranha4 RGB + Mono Quadlinear 2k

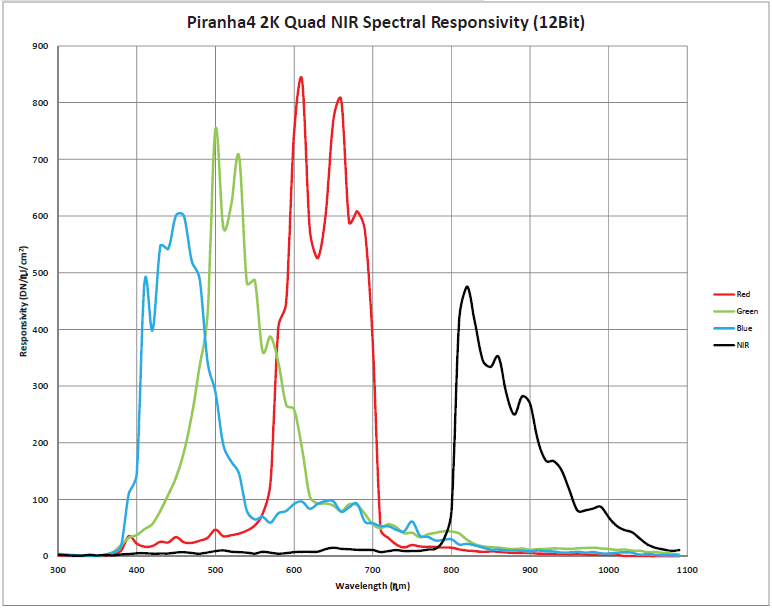

Piranha4 RGB + NIR Mono Quadlinear 2k
Piranha4 NIR
Piranha4 RGB

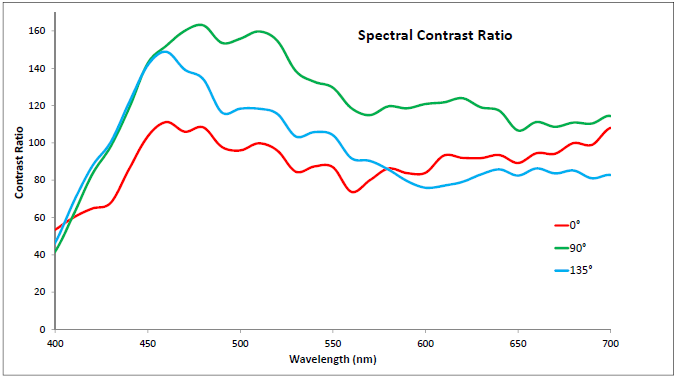

Piranha4 Polarization 2K
-面板掃描檢測
-文件掃描
-需高傳輸量的應用
-玻璃檢測
-FPD
-晶圓檢測
-材料分級系統
-醫學影像
-食物分類
-需紅外光之遙控
-通用機器視覺檢測
